システムの構成図

セラミック振動板のAccutonとHornシステムが両立することを期待した配置で音出しを始めました。我が家のシステムは変則的で低音用ユニット（Sony　SUP-L11）と中低音用ユニット（Accuton　C220-6-222 ）は両システムで共有しています。約１００Hz以下を受け持つ低音用のエンクロージャーは消去法的な解決策ですが、デジタルチャンネルデバイダーでタイムアライメントを行いAccutonとホーンユニットの後方に配置しています。

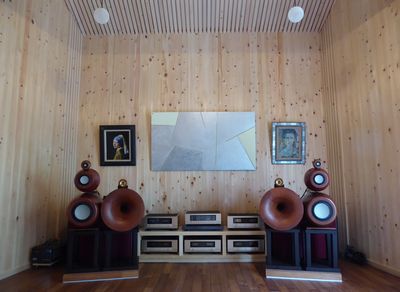

フロント側の写真

オフ会等で我が家のシステムを紹介するのに便利な様にスピーカー周りの構成図を書いてみました。下記の図でAccutonとホーンのシステムの使い分けが理解してもらえると思います。それから、図では省略していますが、ホーンのユニット （Sony SUP-T1とFoxtex T５００ MkII） は安全性とレベル合わせの為‐１０ｄBのイソレーショントランスを入れています。パワーアンプは低音以外はモノラル使いで、中低音はBTL方式でAcctonのC220-6-222を駆動しています。Accuphaseのパワーアンプにはゲイン調整機能が付いていますので、マルチアンプ方式の場合とても便利です。

フロント側に配置している機器類の構成図

以前はエール音響の４５５０DEを中高音域に使っていましたが、今回は無難なSonyとFoxtexのホーンのみを使っています。もう少し落ち着いたら再度４５５０DEを組み込んだシステムに挑戦してみます。

エール音響　４５５０DE

とりあえず、Accutonのシステムを以前の設定のままで聴いていますが、特に４６ｃｍの円形ホーンが音響的に影響していないことが確認できました。今日あたりから音響測定をしながらホーンシステムを調整する予定です。
