マルチアンプ用マスターボリューム暫定仕様

昨年の夏から始まったマルチアンプ用マスターボリュームの構想がようやく固まりつつあります。デジタルチャンネルデバイダの選定で、一時開発が中断していましたが、１２月に入って本格的に再開しました。私個人の考えなのですが、本来ならアキュフェーズのデジタルチャンネルデバイダDF-55に入るべき機能と思っていますが、無いものねだりしても前に進めませんので自作することにしました。これもオーディオの楽しみの一つですから楽しんでやるつもりです。

下記に暫定仕様をまとめましたが、あくまでも私個人の使用を前提としていますのでご理解ください。情報はできるだけ公開していきたいと思っています。

マルチアンプ用マスターボリューム部
チャンネル数：　　４
入力：　　　　　　　RCAのみ
出力：　　　　　　　RCA、XLR
ボリューム：　　　０　－　-９０ｄB、１ｄBステップ、LR連動、リモコン
ゲイン：　　　　　　（検討中）、LR連動
ATT：　　　　　　　-２０ｄB
ミュート：　　　　　あり
主要デバイス：　日本無線（ＪＲＣ）　ＭＵＳＥＳ７２３２０


デジタルインプットセレクタ部
チャンネル数：　　６
入力：　　　　　　　RCA　３、　XLR　３
出力：　　　　　　　RCA　１、XLR　１

その他
表示：　　　　　　 音量、各チャンネルのゲイン、デジタルインプット
リモコン：　　　　 音量のみリモコンで操作可能

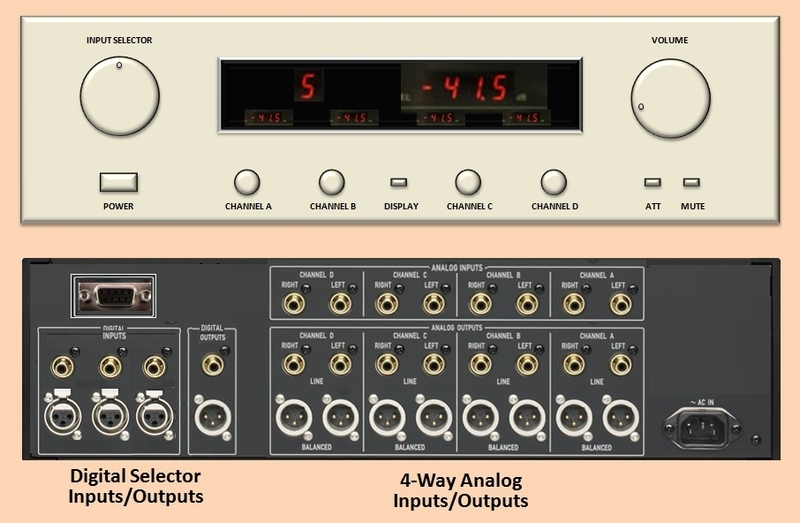

フロントおよびバックパネルのデザイン（案）です。アキュフェーズのDF-55の隣に設置しても違和感の無いデザインを目標にしていますが、コストの事を考えるとあまり自信無いです。左のデジタルインプットセレクタはセイデン製そして右のボリュームはアルプス製の予定です。よって、操作に関してはアナログタイプのプリアンプとほとんど同じですね。表示器に関してはだだ今調査中です。

下記はメインのマスターボリュームのブロック図です。１２月９日版と基本的には同じです。コントロール部と電子ボリューム部を別基板にします。音量はモータドライブの可変抵抗器を使うことによってリモコンの操作も可能の予定です。PICのファームウェアはボード上でもアップデートできるようにICEのポートを付けてあります。

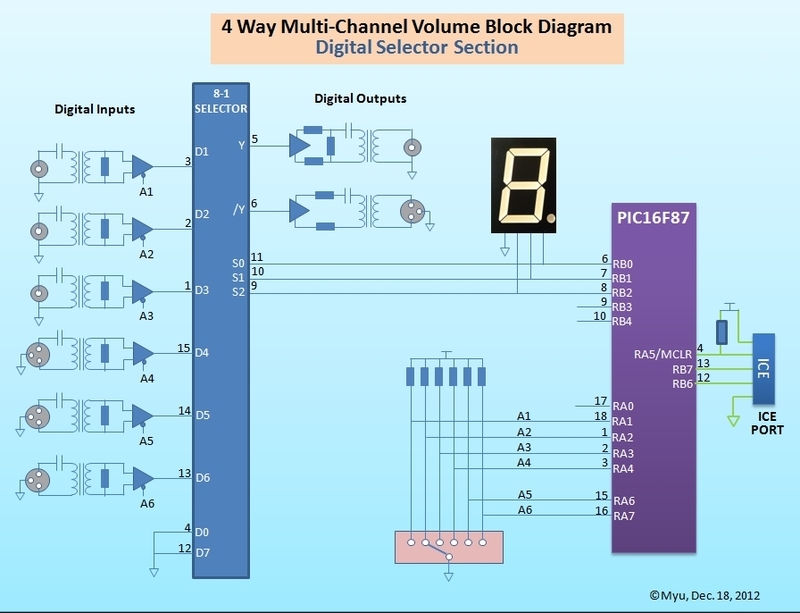

下記はデジタルインプットセレクタのブロック図です。入力はRCAとXLRとも各３個サポートします。出力はRCAとXLRとも各１個です。入出力ともパルストランスで絶縁します。コストアップにはなりますが、信頼性と安心をここでは重視します。拡張性を考慮してPICをコントローラとして使っています。

これから、回路設計、部品集め、基板設計・制作、PICのファームェア等いろいろやらなければいけないことほたくさんありますので、本機の完成には時間がかかると思いますが、宜しくお付き合いください。
