ブロックダイアグラム（案）描いてみました

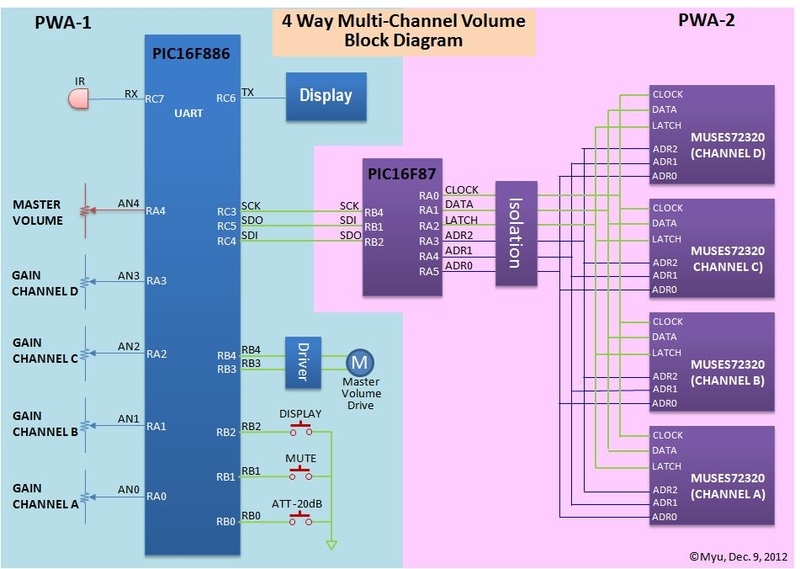

今週末は、マルチシステム用のマスターボリュームのブロックダイアグラム（案）を描いてみました。基板は2枚構成でそのうちの一枚（PWA-1）は、配線を最短化するためにフロントパネルに直接取り付ける予定です。

マスターボリュームと４ウェイのゲイン調整抵抗の変化をPIC内蔵のADCで周期的に読み取り、そのデータを、もう一枚の基板（PWA-2)にシリアルデータ転送します。ゲインの調整はLR共用です。LR独立して調整も考えましたが、全面パネルのデザインをシンプルにまとめるために止めました。もし、必要な場合はD-55のデジタルボリュームで行います。それから、PWA-2のPICとMUSEの電子ボリュームはノイズ低減を狙ってオプトカプラで絶縁する予定です。

PWA-2のPICは無くても設計はできるのですが、今後の展開を考えて、PWA-1の設計（ユーザーインターフェース）はそのままで、PWA-2の設計を変えていろいろな音量調整の方式を試せる将来への拡張性を今から考慮してあります。それから、PWA-1のPICの型番はDisplayがパラレルインターエース仕様になった場合はPIC16F887になります。
